電磁鐵的工作原理

電磁鐵的工作原理實際上就是能量轉換。只是這些能量轉換需要介質。把這些介質按照能量轉換的需要而組合起來的東西，就是電磁鐵。


能量轉換即：電---磁---力

介質即：線圈、鐵芯、外殼


簡單地講，電磁鐵就是將電磁線圈裝進外殼之后通電，線圈產生的磁力將鐵芯吸進或者推出。

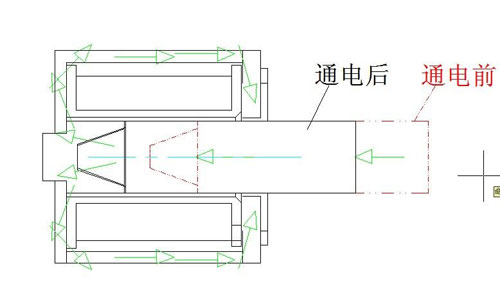

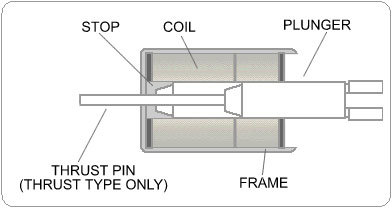

1.推拉式電磁鐵原理

推拉式電磁鐵中間的滑動鐵芯，線圈通電后產生磁場，磁場將鐵芯磁化，鐵芯形成疊加磁場，磁力線由一極向另一極運動時產生力，鐵芯的一端可以帶動一個物體做位移運動，進而實現一個功能動作。

圖示：

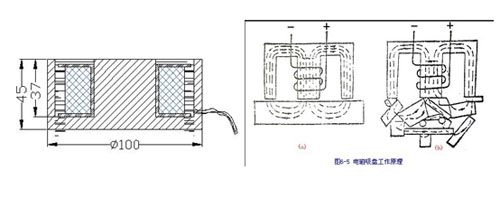

2.吸盤式電磁鐵原理

吸盤式電磁鐵通電后如同強磁的功能，能將鐵質重物吸住固定或者移位。斷電后沒有磁性，使用方便經濟。吸盤式電磁鐵另一頭是沒有磁性的，通過外殼導磁和屏蔽，電磁鐵外圍沒有磁性，做到了該有磁性的地方磁力極強，不該有磁性的地方磁力極弱。

圖示：

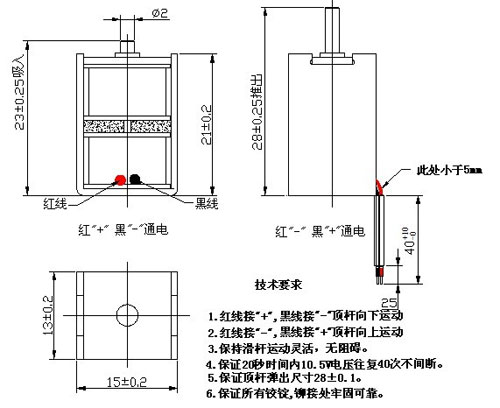

3.自保持電磁鐵

自保持電磁鐵有兩個線圈，在電磁鐵線圈的中間或者一端加裝強磁，通過強磁的磁力將滑動鐵芯保持在線圈的一端。當線圈通電時強磁的磁力被抵消或者減弱，從而將滑動鐵芯拉動到另外一個位置。線圈只是瞬間通電，因此不會發熱。

圖例：

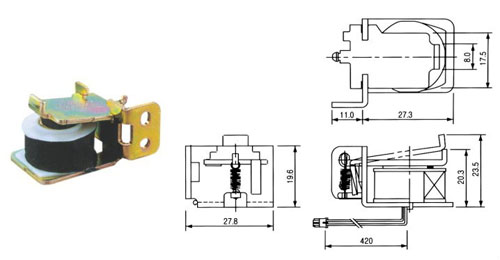

4．拍打式電磁鐵原理

拍打式電磁鐵是吸盤電磁鐵和推拉式電磁鐵結合應用的體現，綜合了兩者的特點。通過線圈和固定鐵芯的磁場，將杠桿拍板的一端吸合下來，拍打板的另一端翹起來了。就像壓蹺蹺板一樣，進而實現一個撥分的作用。

圖例：

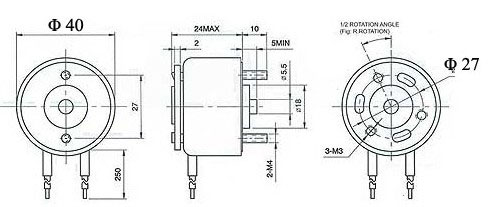

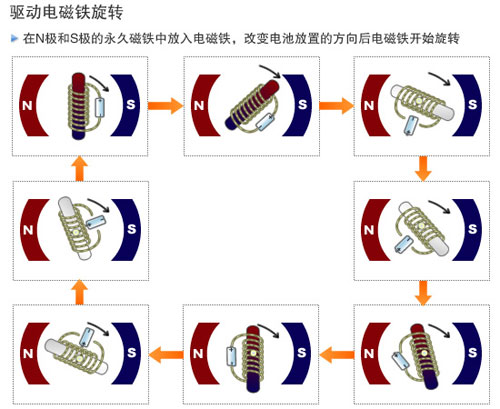

5.旋轉式電磁鐵原理

旋轉式電磁鐵原理類同于馬達。只是旋轉電磁鐵不能朝一個方向一直旋轉，只能是90度、120度、或者180度旋轉之后通過回行彈簧在復位到原來的的狀態。旋轉電磁鐵在轉動的同時，轉動鐵芯可以伸出，進而達到同時實現2個功能，這是馬達做不到的，因此旋轉電磁鐵在自動化設備中應用廣泛。

圖示：

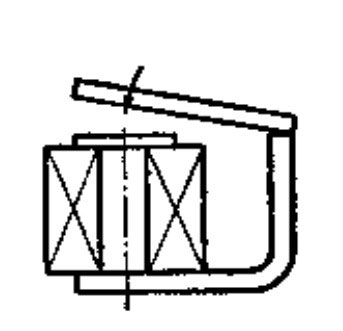

6.擺動電磁鐵原理

擺動電磁鐵是在一個線圈旁邊加裝一個強磁鐵，線圈通電時抵消或者減弱強磁的磁力，將擺動鐵芯吸合至另外一端。擺動鐵芯是一個杠桿作用，擺動桿的另一端進行擺動動作。

圖示：

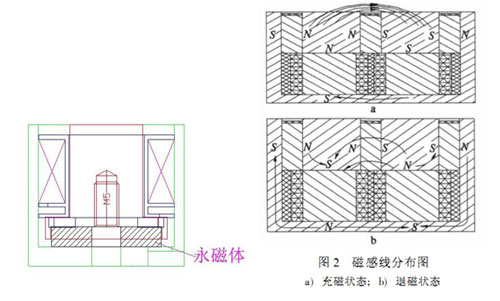

 7、電永磁吸盤電磁鐵原理

電永磁吸盤電磁鐵是由永磁鐵和吸盤電磁鐵組成的。平時由永磁鐵吸附，需要斷開的時候吸盤電磁鐵工作，把永磁鐵的吸力抵消或者減弱，從而達到整體上沒有磁性。車床加工中心就使用這種電磁鐵來固定金屬加工件的。

圖示：
